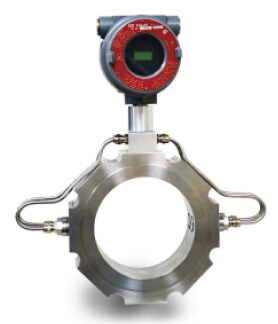

超声波气体流量计

描述
         系列超声波气体流量计,依据专有的超声波相位差测量原理。探头和流向垂直分布,使其成为轴向最短的超声波流量计。
       不同于传统的超声波流量计,免受高湍流或气体中的杂质的影响,因为在湍流或则干扰流体中,相位差增加。在潮湿气体的测量中优势尤为显著,同时可以用于两相流的测量中。
       它在测量范围上超越了涡流流量计,同时不产生压损。

特点
  • 占用空间小
  • 无压损
  • 潮湿气体测量
  • 无移动组件,没有堵塞现象
  • 极端的上下游安装距离要求

规格

1. 传感器类型(非非侵入式在线超声波传感器)

  • 测量原理:相位差测量技术
  • 传感器材质    SS 316
  • 线缆长度      10m (30ft)

2. 性能特征

  • 流速测量范围  0.1-175m/s
  • 准确度        ±1.5%~3%
  • 重复度        优于1%
  • 测量参数      标准及实际体积流量,累计体积流量,压力,温度,气体流速

3. 测量条件

  • 管道直径       0.05m 至 0.30m (2” to 80”)
  • 最短直管段长度 (上游) 6D和(下游) 3D
  • 过程温度       -40℃到+135℃
  • 过程压力       8.5PSI 到300PSI(0.6barA到20barA)
  • 液体成份       不受影响

4. 机械特征

  • 设计               法兰安装 法兰材质SS 316
  • 传感器固定         无移动组件, NPT 1”
  • 长度               85cm 到100cm 根据管道尺寸

5. 电气特征

  • 供电电压        24VDC (20-32VDC)
  • 功耗            5W (Max)
  • 信号输入端口    两个, 供外部温度,压力传感器4-20mA信号输入
  • 危险区域认证    CSA/UL Class 1, Div.1, Group ABCD T4
