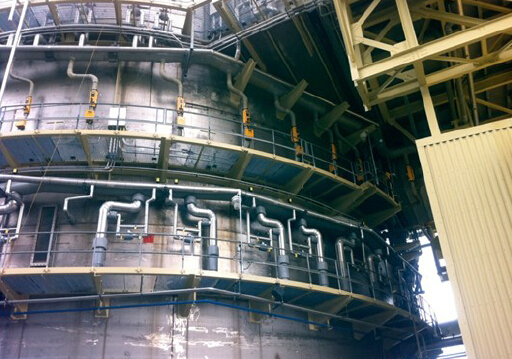

1. 声呐流量计应用于火力发电站

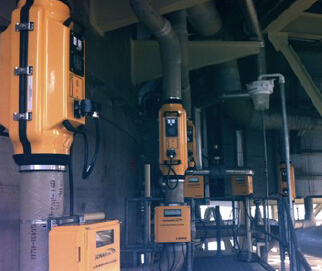

CiDRA的SONARtrac技术为火力发电站提供多种解决方案，如除尘器的流量测量和控制，底灰的转移，冷凝器的冷却水，废水计量等。

























2. 声呐流量计应用于核电站

CiDRA的SONARtrac技术提供各种高价值的应用，如安全水的供应，ECCS回路的最小流量，装料和化学添加，柴油机冷却水，再加工技术设备热力性能监测，泵维护测试和运行试验。

3. CIDRA声呐流量计SONARtrac技术

SONARtrac流量计是一种新型的工业级流量计，它的测量原理和传统的流量计有明显差异。它利用阵列处理专利技术听取并检测管道流动发生的声场。声呐流量计并非使用超声波，这一被动听取途径能令SONARtrac流量监控系统测量单相和多相流量及泥浆流量，而精确度和效果保持不变。通过在现有工艺管道上安装SONARtrac夹式流量监测系统，可消除安装其它类型流量表会导致的流程中断问题。





4. 优势和特点——非侵入式，免维护，适用于料浆检测，高精度，无漂移

CIDRA的SONARtrac流量计监测系统在电力生产中的应用有以下优势：
-增加正常运行的时间，优化预防性维护
-在服务测试实验中，能够有效测量泵出口的流量
-有效地进行现场泵的性能测试
-对复杂布置的管道进行精确测量
-对其他仪表难以检测流量的地点进行精确的料浆流量测量



















5. 对流体无阻碍，无压损，无堵塞

许多传统的流量计，如涡街、孔板流量计等，孔板、碰嘴本身会对流路造成压损。这些压损会增加过程中的能源损耗。声呐测量的原理是基于因流动产生的声场，因此，不会产生内部的阻塞，排除了压损和堵塞的可能。

6. 精确度高

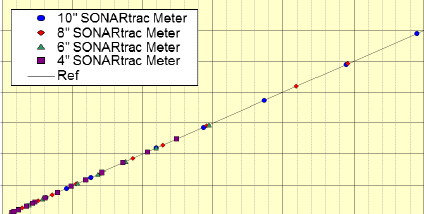

下图是经过校准的SONARtrac流量计对比计量机构的标准流量计数据。使用统一的雷诺系数来标定不同管径的三个流量计的测量范围，SONARtrac流量计测量体积流量的精度达到0.5%。















7. 重复度高

SONARtrac流量计重复度高。非侵入性的设计意味着无堵塞和结垢的风险。这些流量计没有可移动的部件。SONARtrac流量计具有稳定的测量，无论是测量干净或者脏的泥浆，以及多相介质，
如夹带的空气。
区别于其他类型流量计的是SONARtrac的运用范围很广泛。例如，不同于超声波流量计，SONARtrac流量计不依赖于高频率的声学传播过程流体。因此，不像超声波流量计那样会受到由于在肮脏的料浆环境运行而造成的散射效应影响。此外，不像电磁流量计那样，SONARtrac流量计不会受到过程流体的电解质影响，可应用于导电液体和非导电液体的测量。

8. 成本低，安装方便

夹装式的SONARtrac流量计可以直接安装在现在的管线上，操作简单，不会带来停工。传感器阵列被完全集中到一个重量轻、耐腐蚀的外壳中，与插入式的流量计相比节约了安装时间和费用。夹装式的安装不需要关闭管线，节约了生产的时间和费用。
